آشنایی با نقشهخوانی آیزومتریک
آشنایی با نقشهخوانی آیزومتریک
نقشهخوانی ایزومتریک (Isometric Drawing Reading) یکی از مهمترین مهارتهای پایه در مهندسی پایپینگ و طراحی لولهکشی صنعتی است. هر پروژهی نفت، گاز، پتروشیمی یا نیروگاهی برای اجرای دقیق خطوط لوله، نیازمند درک درست از نقشههای ایزومتریک است؛ نقشههایی که در ظاهر دوبعدیاند، اما نمایی سهبعدی از کل مسیر لوله، تجهیزات، فیتینگها و جهت جریان سیال را در خود دارند.
نقشههای ایزومتریک در واقع پلی هستند میان نقشههای فرآیندی (P&ID) و واقعیت فیزیکی اجرا در سایت. مهندسان با تکیه بر این نقشهها میتوانند محل دقیق هر لوله، زاویه، ارتفاع و اتصال را تعیین کرده و عملیات ساخت، نصب و تست را بدون خطا انجام دهند.
درک صحیح از نقشه ایزومتریک، نهتنها به مهندسان طراح کمک میکند تا پروژه را بهصورت اصولی پیش ببرند، بلکه برای نصابها، بازرسان، ناظران پروژه و حتی کارشناسان کنترل کیفیت (QC) نیز حیاتی است.
اگر قصد داری وارد دنیای حرفهای طراحی و اجرای پایپینگ شوی، یادگیری نقشهخوانی ایزومتریک، اولین قدم برای تبدیل شدن به یک مهندس دقیق و قابل اعتماد است. همچنین کمک گرفتن از دورههای آموزشی همچون دوره جامع نقشه خوانی صنعتی PFD,P&ID به شما پشنهاد میدهیم. برای آشنایی با نقشهخوانی در ادامه همراه ما باشید.
انواع نقشهها در مهندسی پایپینگ
در طراحی و اجرای سیستمهای لولهکشی صنعتی، از چند نوع نقشه استفاده میشود که هرکدام هدف، سطح جزئیات و کاربرد خاصی دارند. درک تفاوت میان این نقشهها، پایهی اصلی درک نقشههای ایزومتریک است. بهطور کلی، نقشههای پایپینگ به سه دستهی اصلی تقسیم میشوند:
- نقشه PFD (Process Flow Diagram) نمودار جریان فرآیند
نقشه PFD اولین مرحله از طراحی فرآیند محسوب میشود و نمای کلی از چگونگی جریان سیال بین تجهیزات اصلی را نشان میدهد. در این نقشه، فقط تجهیزات فرآیندی مهم مثل پمپها، برجها، مبدلها و راکتورها نمایش داده میشوند و جزئیات ابزار دقیق یا ولوها وجود ندارد.
- نقشه P&ID (Piping and Instrumentation Diagram) نقشه فرآیند و ابزار دقیق
این نقشه، گام دوم در طراحی است و نسبت به PFD جزئیات بیشتری دارد. در P&ID مسیرهای لولهها، شیرآلات، ابزار دقیق، تجهیزات کنترلی، و تگهای شناسایی درج میشود.

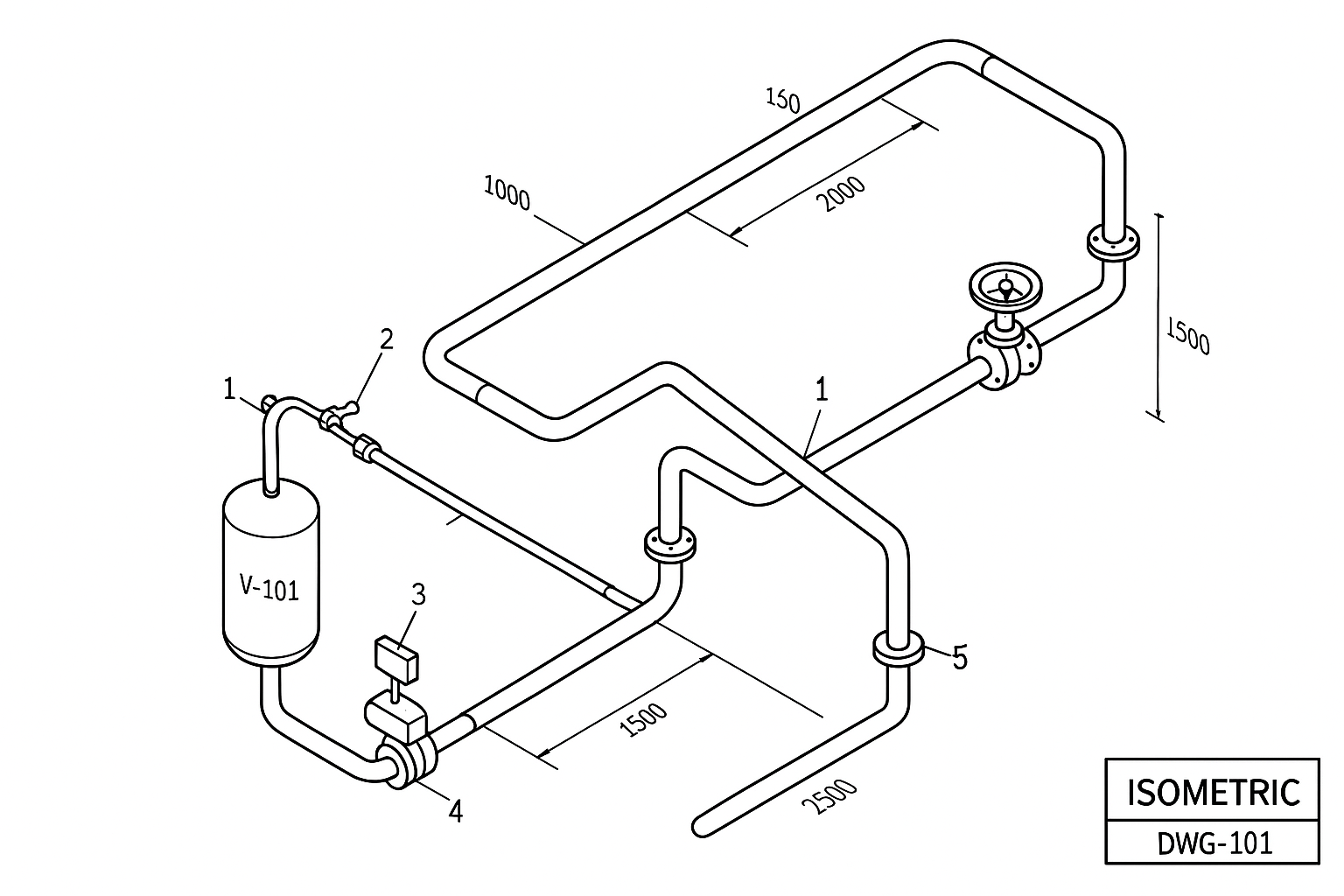

- نقشه ایزومتریک (Isometric Drawing)
نقشه ایزومتریک یکی از مهمترین نقشهها در پایپینگ است که مسیر لولهها را بهصورت سهبعدی روی صفحه دوبعدی نشان میدهد. در این نقشه، تمام اجزای فیزیکی مانند زانوها، سهراهیها، فلنجها، ولوها و نازلها با جزئیات کامل نمایش داده میشوند.
نقشه ایزومتریک چیست؟
نقشه ایزومتریک (Isometric Drawing) یکی از مهمترین نقشهها در حوزه مهندسی پایپینگ و لولهکشی صنعتی است که برای نمایش مسیر لولهها و اتصالات در یک پروژه استفاده میشود. این نقشهها اگرچه روی یک صفحه دوبعدی رسم میشوند، اما بهگونهای طراحی شدهاند که نمایی سهبعدی از سیستم لولهکشی ارائه دهند. به همین دلیل، نقشه ایزومتریک به مهندسان، تکنسینها و نیروهای نصب کمک میکند تا چیدمان واقعی لولهها در سایت را بهدرستی درک و اجرا کنند.
در پروژههای صنعتی مانند پالایشگاهها، پتروشیمی، نیروگاهها و کارخانههای فرآیند، حجم بسیار زیادی از لولهها برای انتقال سیالات مختلف وجود دارد. هر خط لوله دارای اطلاعاتی مانند قطر، ضخامت، جنس، فشار طراحی، دما، نوع اتصالات و طول مسیر است. نقشه ایزومتریک این اطلاعات را به شکل دقیق، خلاصه و قابلاجرا نمایش میدهد تا مراحل ساخت، برش، جوش، تست، عایقکاری و نصب بهدرستی انجام شود.
در مقایسه با سایر نقشهها، نقشه ایزومتریک بیشتر برای مرحله اجرا استفاده میشود؛ یعنی زمانی که نقشههای فرایندی و طراحی کلی نهایی شده و زمان ساخت و نصب تجهیزات فرا رسیده است.
چرا از نقشههای ایزومتریک استفاده میکنیم؟ (مزایا و اهمیت)
نقشههای ایزومتریک بهدلیل ترکیب سادگی در نمایش و کاربرد مستقیم در اجرا، یکی از مهمترین اسناد مهندسی در پروژههای پایپینگ محسوب میشوند. این نقشهها اطلاعات موردنیاز برای ساخت، مونتاژ، نصب و حتی تست سیستم لولهکشی را بهصورت روشن و قابل فهم ارائه میدهند و به همین دلیل، هم برای مهندسان طراحی و هم برای تیمهای اجرایی در سایت ضروری هستند.
برخی از مهمترین مزایای استفاده از نقشههای ایزومتریک عبارتاند از:
- نمایش سهبعدی بدون نیاز به مدلسازی پیچیده
نقشه ایزومتریک امکان درک سریع جهت، ارتفاع و مسیر خطوط لوله را فراهم میکند، بدون اینکه نیاز به مدل سهبعدی سنگین نرمافزاری باشد. - مناسب برای ساخت و برشکاری لولهها در کارگاه (Shop Fabrication)
به کمک طولها و اندازههای ثبتشده در نقشه، قطعات لوله (Spool) میتوانند قبل از نصب در سایت ساخته و مونتاژ شوند. این موضوع زمان اجرا را کاهش میدهد و باعث افزایش دقت میشود. - کمک به جلوگیری از تداخل و تصادمیهای لولهها با تجهیزات یا سازهها
چون نقشه ایزومتریک جهتها و اختلاف ارتفاعها را نشان میدهد، مهندسان میتوانند قبل از اجرا، مشکلات احتمالی را تشخیص دهند. - قابلیت تهیه لیست متریال (MTO) بهصورت دقیق
با استفاده از ایزومتریک، تمام اتصالات، فیتینگها، فلنجها، شیرآلات و طولهای لوله دقیقاً مشخص میشود و میتوان لیست اقلام مورد نیاز پروژه را استخراج کرد. - مناسب برای نظارت، بازرسی و کنترل کیفیت
تیمهای QC و ناظرین پروژه از نقشه ایزومتریک برای بررسی مراحل ساخت و نصب و همچنین انطباق کار انجامشده با نقشههای طراحی استفاده میکنند.
البته، نقشههای ایزومتریک نیز محدودیتهایی دارند:
- دید واقعی 3Dرا بهطور کامل ارائه نمیدهند.
- نمایش سازهها و تجهیزات پیچیده ممکن است محدود باشد.
- دقت نهایی وابسته به صحت نقشههای اولیه مانند P&ID و مدلسازی است.
| نوع نقشه | هدف | توضیح مختصر |
| PFD | نمایش جریان فرآیند | فقط مسیر کلی سیال و تجهیزات اصلی را نشان میدهد |
| P&ID | نمایش جزئیات کنترلی و تجهیزاتی | شامل شیرها، کنترلها، ابزار دقیق و اتصالات |
| Isometric | نمایش چیدمان و مسیر واقعی لولهها | جهت نصب، ساخت اسپول و برآورد متریال استفاده میشود |
تفاوت نقشههای ایزومتریک با نقشههای P&ID و PFD
در پروژههای صنعتی، برای طراحی، اجرا و کنترل سیستمهای لولهکشی، از چند نوع نقشه مختلف استفاده میشود. هر نقشه وظیفه خاصی دارد و نمیتوان آنها را جایگزین یکدیگر کرد. شناخت تفاوت بین PFD، P&ID و ایزومتریک برای هر مهندس پایپینگ و بهرهبردار ضروری است.
۱. نقشه جریان فرایند (PFD)
PFD یا Process Flow Diagram، نقشهای است که جریان کلی سیال در فرآیند را نمایش میدهد.
در این نقشه، تجهیزات اصلی مانند مبدلها، پمپها، راکتورها و مخازن نمایش داده میشوند، اما جزئیات لولهکشی و اتصالات دیده نمیشود.
کاربرد:
- طراحی و درک فرآیند
- تبیین مسیرهای اصلی سیال
۲. نقشه ابزار دقیق و لولهکشی (P&ID)
P&ID یا Piping and Instrumentation Diagram، نسبت به PFD جزئیات بیشتری دارد.
در این نقشه، علاوه بر مسیرهای لوله، شیرآلات، اتصالات، ابزار دقیق، مسیرهای کنترلی و تگگذاریها نمایش داده میشود.
کاربرد:
- مشخص کردن سیستم کنترل فرآیند
- مرجع طراحی برای پایپینگ و مدلسازی
۳. نقشه ایزومتریک (Isometric Drawing)
نقشه ایزومتریک، نقشهای است که مسیر واقعی لولهها، ابعاد، طول، زاویهها و ارتفاعها را به صورت نیمه سهبعدی نمایش میدهد.
در این نقشه، تمام فیتینگها، فلنجها، شیرها و تجهیزات با موقعیت دقیق مشخص میشوند.
کاربرد:
- ساخت اسپولها در کارگاه
- نصب لولهها در سایت
- تهیه لیست متریال (MTO)
| نوع نقشه | سطح جزئیات | کاربرد اصلی | مرحله استفاده |
PFD | کم | نمایش مسیرهای کلی فرآیندی | طراحی فرآیند |
| P&ID | متوسط تا زیاد | نمایش تجهیزات، شیرها و کنترلها | طراحی و مهندسی |
| Isometric | بسیار زیاد (اجرایی) | ساخت، برش و نصب لولهها | اجرا و نصب |
استانداردها و نمادهای پایه در نقشههای ایزومتریک
در مهندسی پایپینگ، نقشههای ایزومتریک باید مطابق با استانداردهای بینالمللی طراحی و ترسیم تهیه شوند تا همهی افراد حاضر در پروژه — از طراح گرفته تا مجری — بتوانند یک زبان مشترک برای درک نقشهها داشته باشند. استفاده از نمادهای استاندارد و قالبهای یکسان، باعث میشود اشتباهات اجرایی کاهش یابد و هماهنگی بین تیمهای مهندسی و ساخت حفظ شود.
استانداردهای مرجع در طراحی نقشه ایزومتریک
استانداردهای متعددی برای نقشهکشی صنعتی وجود دارند، اما در پروژههای پایپینگ معمولاً از چند مرجع بینالمللی مشخص استفاده میشود. مهمترین آنها عبارتاند از:
- ASME B31.3 – برای طراحی لولهکشی در صنایع فرایندی
- ISO 128 و ISO 5455 – برای اصول کلی ترسیم فنی و مقیاس در نقشهها
- ISO 14617 – برای نمادهای گرافیکی تجهیزات و اجزای صنعتی
- BS 1553 – برای نمایش نمادها و علائم تجهیزات مکانیکی
- DIN 28004 و DIN 28005 – برای اتصالات و جزئیات خاص لولهکشی
این استانداردها مشخص میکنند چگونه خطوط، اتصالات، شیرآلات و تجهیزات روی نقشه ترسیم شوند تا بین همه مهندسان در کشورهای مختلف مفهوم یکسانی داشته باشند.
قواعد نمایش لولهها و مسیرها در نقشه ایزومتریک
در نقشههای ایزومتریک، سه محور اصلی برای نمایش مسیر لولهها وجود دارد:
- محور X و Y با زاویه 30 درجه نسبت به افق
- محور Z بهصورت عمودی برای نشان دادن ارتفاعها
در این سیستم، لولهها فقط در امتداد یکی از این سه محور رسم میشوند تا نقشه ساده و قابل فهم بماند. هرگونه تغییر مسیر (زاویه یا انحراف) باید با استفاده از فیتینگهایی مثل Elbow یا Offset Bend نشان داده شود.
مقیاس و جهت در نقشههای ایزومتریک
برخلاف نقشههای پلان یا نمای جانبی، نقشههای ایزومتریک مقیاس مشخصی ندارند، چون هدف اصلی آنها نمایش شکل و ترتیب اجزا است، نه اندازه دقیق در صفحه.
اما در کنار هر مسیر لوله، ابعاد واقعی (Real Dimensions) نوشته میشود تا هنگام ساخت و برشکاری استفاده شود.
جهتهای اصلی در نقشه معمولاً با فلش و یادداشتهای زیر مشخص میشوند:
- NORTH / EAST / WEST / SOUTH برای جهتهای افقی
- UP / DOWN برای تغییر ارتفاع
استانداردها و نمادهای ایزومتریک، زبان مشترک صنعت پایپینگ هستند. رعایت آنها باعث میشود که حتی اگر نقشه در کشوری دیگر طراحی شده باشد، تیم اجرایی در محل پروژه بتواند بدون ابهام آن را اجرا کند.
قواعد نمایش لولهها، جهتها و مقیاسها در نقشههای ایزومتریک
یکی از مهمترین مهارتها در نقشهخوانی ایزومتریک، درک نحوه نمایش مسیر لولهها، جهتها و ابعاد است. چون در این نقشهها هدف، ارائهی تصویری سهبعدی از مسیر واقعی لولهها روی یک صفحه دوبعدی است، رعایت اصول رسم و زاویهها اهمیت زیادی دارد. هر خط، زاویه یا فلش در ایزومتریک معنا و مفهوم خاصی دارد که اگر بهدرستی خوانده نشود، میتواند در مرحلهی ساخت و نصب خطاهای پرهزینهای ایجاد کند.
۱. محورهای اصلی ایزومتریک
در نقشه ایزومتریک، همه مسیرها بر اساس سه محور اصلی X، Y و Z رسم میشوند:
- محور X و Y با زاویه ۳۰ درجه نسبت به خط افق رسم میشوند.
- محور Z جهت عمودی را نشان میدهد (تغییر ارتفاع).
بنابراین هر خط لوله در نقشه، باید در یکی از این جهتها یا ترکیب آنها (برای زاویهها و آفستها) قرار گیرد.
نکته: در ایزومتریک هیچ خطی دقیقاً افقی یا عمودی (مثل نقشه پلان) نیست؛ همه خطوط با زاویه ۳۰ درجه نمایش داده میشوند تا دید سهبعدی حفظ شود.
۲. جهت جریان در خطوط لوله
در هر نقشه ایزومتریک، جهت جریان سیال (Flow Direction) با فلش مشخص میشود.
این فلشها معمولاً در نزدیکی تجهیزات یا ابتدای خطوط رسم میگردند و کمک میکنند تا اپراتور متوجه شود سیال از کدام سمت وارد و از کجا خارج میشود.
گاهی جهت جریان نیز در کنار شماره خط (Line Number) درج میشود تا هنگام ساخت اسپولها اشتباهی در راستای جوش و اتصال رخ ندهد.
۳. نمایش لایهها و اختلاف ارتفاعها
یکی از مزیتهای ایزومتریک نسبت به سایر نقشهها، امکان نمایش تغییر ارتفاع است.
در این نقشه، اگر بخشی از لوله از سطحی پایینتر یا بالاتر عبور کند، معمولاً با برچسبهای زیر مشخص میشود:
- EL. 12000+ نشاندهنده ارتفاع مثبت (بالا)
- EL. 8500- نشاندهنده ارتفاع پایینتر از مبنا
این اطلاعات برای نصب دقیق لولهها در سازههای چندطبقه یا در مسیرهای متقاطع بسیار حیاتی هستند.
۴. اصول مقیاس و اندازهگذاری
در نقشه ایزومتریک، بر خلاف نقشههای پلان یا جانبی، از مقیاس واقعی (Scale) استفاده نمیشود.
اما تمام ابعاد واقعی (Actual Dimensions) بهصورت عددی روی نقشه درج میشوند، تا مجریان بتوانند طول واقعی لولهها را محاسبه کنند.
ابعاد معمولاً بهصورت زیر نمایش داده میشوند:
- فاصله بین دو فیتینگ یا فلنج → عدد بر حسب میلیمتر یا اینچ
- زاویهها → برحسب درجه (مثلاً 45° یا 90°)
به این ترتیب، حتی بدون مقیاس تصویری، هر لوله را میتوان دقیقاً ساخت و برش زد.
۵. نکات اجرایی و تفسیر جهتها
برای جلوگیری از اشتباه در جهتگیری خطوط، در گوشه نقشه معمولاً علامت شمال (NORTH ARROW) رسم میشود تا جهت کلی پروژه مشخص باشد.
همچنین برای نمایش تغییرات مسیر در فضا، از یادداشتهای کمکی مثل موارد زیر استفاده میشود:
- TO NORTH / TO SOUTH / UP / DOWN
- (OFFSET 300mm UP) یعنی مسیر لوله 300 میلیمتر بالا رفته
این جزئیات کمک میکند که حتی بدون دیدن مدل سهبعدی، موقعیت دقیق لوله در فضا بهدرستی تشخیص داده شود.
قواعد نمایش در نقشههای ایزومتریک بر پایه سه محور اصلی، جهت جریان و اختلاف ارتفاع طراحی شدهاند. رعایت دقیق این اصول، باعث میشود که نقشهها در مرحله اجرا بدون تداخل، دقیق و قابل اعتماد باشند.
نمادهای رایج تجهیزات و شیرآلات در نقشههای ایزومتریک
نقشههای ایزومتریک بهدلیل فشردگی اطلاعات و حجم زیاد جزئیات، نمیتوانند شکل واقعی همه تجهیزات و اتصالات را نمایش دهند. به همین دلیل در این نقشهها از نمادها یا سمبلهای استاندارد (Symbols) استفاده میشود. این نمادها بر اساس استانداردهای بینالمللی مانند ISO 14617، ASME Y14.36 و BS 1553 طراحی شدهاند و باعث میشوند تمام نقشهها در هر پروژه یا کشور، زبان مشترکی داشته باشند.
در ادامه پرکاربردترین نمادهای مورد استفاده در نقشههای ایزومتریک پایپینگ را بررسی میکنیم:
۱. نمادهای مربوط به لوله و فیتینگها (Pipe Fittings)
| نوع فیتینگ | نماد در نقشه | توضیح کاربرد |
| زانویی ۹۰ درجه (Elbow 90°) | زاویه شکسته در مسیر خط | تغییر جهت ناگهانی مسیر |
| زانویی ۴۵ درجه (Elbow 45°) | زاویه نرمتر از ۹۰ درجه | برای تغییر مسیر با انحنا کمتر |
| سهراهی (Tee) | ├ یا ┬ | ایجاد انشعاب یا ترکیب جریانها |
| کاهنده (Reducer) | ◄► | تغییر قطر لوله (مثلاً از 6″ به 4″) |
| کوپلینگ (Coupling) | ▪ | اتصال دو لوله همقطر |
| درپوش یا بلایند (Cap/Blind) | ● | مسدود کردن انتهای خط |

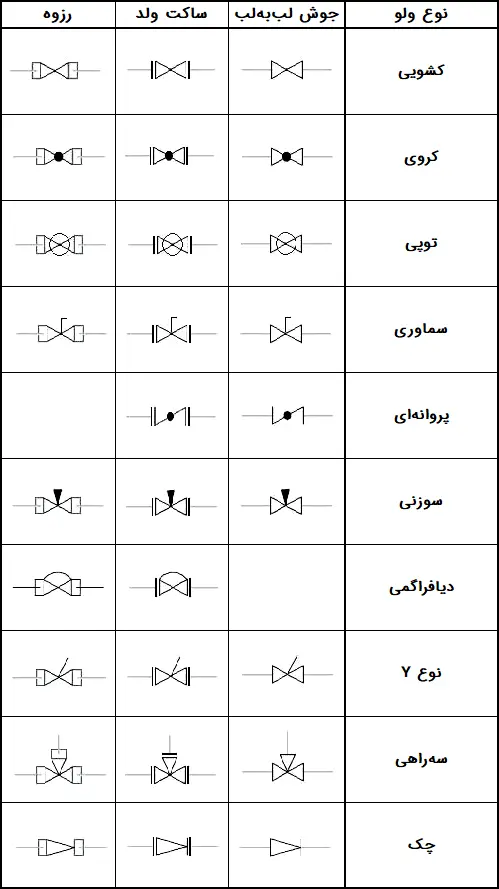

- نمادهای شیرآلات (Valves)
شیرآلات نقش حیاتی در کنترل جریان دارند و در نقشههای ایزومتریک با نمادهای ساده اما دقیق مشخص میشوند:
| نوع شیر | نماد در نقشه | توضیح |
| (Gate Valve) شیر دروازهای | ┤──┤ | برای قطع و وصل کامل جریان |
| (Globe Valve) شیر کروی | ⚪ یا دایره کوچک روی خط | برای تنظیم جریان |
| (Ball Valve) شیر توپی | ⊙ | عملکرد سریع در باز و بسته شدن |
| (Check Valve ) شیر یکطرفه | ▶ | جلوگیری از برگشت جریان |
| (Butterfly Valve ) شیر پروانهای | ⊗ | کنترل سریع در خطوط بزرگ |
| Pressure Safety Valve (PSV) | ⤴ | برای محافظت از سیستم در برابر فشار اضافی |
نکات مهم در خواندن نمادها به شما در یادگیری هرچه بهتر کمک میکند.
- اندازه و شکل نمادها در نرمافزارهای مختلف (AutoCAD Plant 3D, SmartPlant, PDMS) ممکن است کمی متفاوت باشد، اما مفهوم آنها یکسان است.
- برای اطمینان از صحت تفسیر نمادها، همیشه باید به Legend Sheet (برگه علائم نقشه) در ابتدای مدارک مراجعه شود.
- نمادها معمولاً همراه با Line Number، Tag Number،Material Class و Flow Direction ارائه میشوند تا هیچ ابهامی در تفسیر نقشه وجود نداشته باشد.
نقشهخوانی ایزومتریک چگونه انجام میشود؟ (آموزش گامبهگام برای مهندسان و تکنسینها)
نقشهخوانی ایزومتریک یکی از مهارتهای کلیدی در مهندسی پایپینگ است. مهندس یا تکنسینی که بتواند از روی نقشه ایزومتریک مسیر لوله، نوع تجهیزات، و روش نصب را تشخیص دهد، عملاً به زبان طراحی صنعتی مسلط شده است. در این بخش بهصورت مرحلهبهمرحله و آموزشی توضیح میدهیم که چگونه میتوان نقشه ایزومتریک را بهدرستی خواند و تفسیر کرد.
گام اول: شناسایی اطلاعات پایه در Title Block
قبل از بررسی خطوط و جزئیات، باید از پایین نقشه شروع کنید. در قسمت Title Block اطلاعات حیاتی وجود دارد:
- شماره نقشه و شماره خط (Line Number)
- نام سیستم فرآیندی (مثلاً: GAS LINE یا COOLING WATER)
- مقیاس، واحد و تاریخ طراحی
- نام طراح و مرحله نقشه (Issue for Construction / As-Built)
این اطلاعات کمک میکنند بدانید نقشه مربوط به کدام بخش از پروژه است و آخرین نسخهی تأییدشده را در دست دارید.
گام دوم: بررسی مسیر کلی لوله و جهت جریان
با دنبال کردن فلش جریان (Flow Arrow)، مسیر حرکت سیال را پیدا کنید.
سپس بررسی کنید که لوله از کجا شروع و به کجا ختم میشود (مثلاً از پمپ P-101 تا مخزن V-205).
در این مرحله، به زاویههای مسیر و تغییر ارتفاعها نیز توجه کنید تا درک کلی از جهت سهبعدی خط بهدست آورید.
گام سوم: شناسایی تجهیزات و نقاط اتصال
در مسیر خط، نمادهایی از تجهیزات و فیتینگها میبینید:
- فلنجها و شیرها (Valves & Flanges)
- زانوها و سهراهیها (Elbows, Tees)
- اتصالات به تجهیزات (Nozzles)
در کنار هر نماد، تگ و سایز دقیق درج شده است. آن را با لیست متریال (MTO) تطبیق دهید تا مطمئن شوید نوع قطعه درست است.
گام چهارم: بررسی ابعاد و مختصات
در نقشههای ایزومتریک، ابعاد بهصورت واقعی نوشته میشوند، نه در مقیاس رسم.
به اعداد روی خطوط (مثل 2500 mm یا 8”) دقت کنید — اینها همان طول واقعی هر شاخه لوله هستند.
در صورت وجود اختلاف تراز، معمولاً در کنار خطوط عمودی علامتهای + یا – و مقدار ارتفاع درج میشود.
گام پنجم: تطبیق نقشه با P&ID
برای اطمینان از صحت مسیر و تجهیزات، نقشه ایزومتریک باید با نقشه P&ID تطبیق داده شود.
در P&ID مسیر فرآیندی و ابزار دقیق مشخص است، ولی در ایزومتریک نحوهی واقعی نصب لولهها نمایش داده میشود.
همیشه شماره خط (Line No.) را در هر دو نقشه بررسی کنید تا مطمئن شوید مربوط به یک سیستم هستند.
گام ششم: بررسی تداخلها و نقاط نصب
در پروژههای بزرگ، ممکن است چند خط از مسیرهای مختلف از کنار هم عبور کنند. با بررسی ارتفاعها و مختصات، مطمئن شوید که تداخلی بین لولهها یا با سازه وجود ندارد.

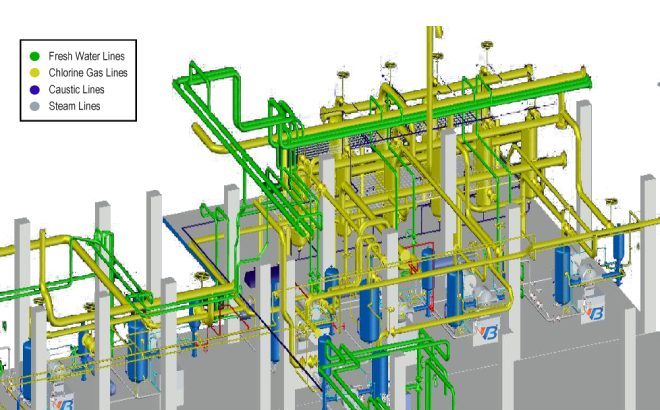

در نرمافزارهایی مثل AutoCAD Plant 3D یا SmartPlant، این مرحله به صورت دیجیتال با ابزار Clash Detection انجام میشود.
گام هفتم: مرور لیست متریال (MTO) و کنترل نهایی
در انتهای نقشه، جدول MTO قرار دارد.
آن را بررسی کنید تا مطمئن شوید:
- تمام آیتمهای نقشه (شیر، زانو، فلنج و…) در جدول وجود دارند،
- تعداد و جنس متریال با نقشه مطابقت دارد،
- آیتمهای خاص مثل شیر PSV یا Blind Flange در جای درست نصب میشوند.
وقتی این مراحل را به ترتیب انجام دهید، میتوانید:
- مسیر واقعی لوله را در ذهن تجسم کنید،
- تمام تجهیزات و ارتفاعها را شناسایی کنید،
- و در صورت وجود خطا یا تناقض، آن را سریع تشخیص دهید.
در واقع، نقشهخوانی ایزومتریک یعنی ترجمه دقیق تصویر دوبعدی به مدل سهبعدی ذهنی از سیستم لولهکشی.
نکات کاربردی و اشتباهات رایج در نقشهخوانی ایزومتریک
نقشههای ایزومتریک در ظاهر ساده بهنظر میرسند، اما کوچکترین بیدقتی در خواندن آنها میتواند منجر به خطاهای بزرگ در نصب لولهکشی شود. برای جلوگیری از دوبارهکاری و اشتباهات پرهزینه در کارگاه، لازم است مهندسان و تکنسینها با نکات کلیدی و دامهای رایج این نقشهها آشنا باشند.
نکات کاربردی برای درک بهتر نقشههای ایزومتریک
- همیشه از Title Block شروع کنید.
پیش از هر چیز، مشخص کنید نقشه مربوط به چه ناحیه، چه سیستم و چه نسخهای است. بسیاری از اشتباهات بهدلیل استفاده از نسخه قدیمی نقشه رخ میدهند. - به شماره خط (Line Number) توجه ویژه داشته باشید.
شماره خط شامل اطلاعات مهمی مثل سایز، جنس، کلاس فشاری و سرویس سیال است.
- موقعیت نازلها را با P&ID چک کنید.
گاهی محل نازل ورودی یا خروجی تجهیزات در ایزومتریک با آنچه در P&ID آمده کمی تفاوت دارد. این اختلاف اگر شناسایی نشود، ممکن است باعث اشتباه در ساخت Spool شود.
- به ارتفاعها و جهت فلشها دقت کنید.
در نقشه ایزومتریک، علامت + به معنی افزایش ارتفاع و – به معنی کاهش آن است. جهت فلش روی خط نیز مسیر حرکت سیال را نشان میدهد. اشتباه در درک این علائم معمولاً باعث نصب معکوس مسیر میشود. - از رنگها یا نشانههای کمکی استفاده کنید.
هنگام مرور نقشه، میتوانید مسیر جریان، زانوها یا نقاط خاص را با رنگمایههای متفاوت مشخص کنید. این کار هنگام توضیح دادن مسیر برای تیم نصب، بسیار مؤثر است. - به طول واقعی خطوط توجه کنید.
چون نقشه ایزومتریک مقیاس ندارد، اعداد کنار خطوط (مثلاً 2500 mm) تنها مرجع واقعی برای برش و ساخت لولهها هستند. - مطابقت نقشه با لیست متریال (MTO) را هرگز فراموش نکنید.
بررسی کنید آیا همه قطعات در جدول آمدهاند و جنس (Material) هر قطعه با مشخصات پروژه سازگار است یا نه.
اشتباهات رایج در خواندن نقشههای ایزومتریک
- نادیده گرفتن تغییر جهت در زاویههای ۳۰ و ۶۰ درجه
برخی افراد فقط زانوهای ۹۰ درجه را در نظر میگیرند، در حالی که در ایزومتریک ممکن است مسیر با زاویه ۳۰ یا ۶۰ تغییر کند که در فضا تفاوت زیادی ایجاد میکند. - بیتوجهی به اختلاف تراز خطوط افقی و عمودی
بسیاری از خطاهای نصب مربوط به اشتباه در ارتفاع است. مثلاً لولهای که باید از زیر عبور کند، بهاشتباه از بالا نصب میشود. - عدم درک صحیح از جهت دید (Orientation)
گاهی مهندس تازهکار جهت شمال نقشه (North Arrow) را نادیده میگیرد و در نتیجه مسیر لوله را اشتباه تفسیر میکند. - خواندن اشتباه اندازهها (Dimension Errors)
وقتی چند شاخه لوله پشتسرهم نمایش داده شدهاند، ممکن است اعداد با یکدیگر اشتباه گرفته شوند. بهتر است هنگام خواندن هر بعد، با انگشت مسیر خط را دنبال کنید. - عدم تطابق با P&ID یا GA Drawing
اگر نقشه ایزومتریک بدون کنترل با نقشههای مادر استفاده شود، ممکن است مسیر یا تجهیزاتی نصب شوند که در واقع حذف یا تغییر کردهاند. - بیتوجهی به تگهای ابزار دقیق (Instrument Tags)
بعضی افراد هنگام نصب، محل دقیق ترانسمیترها یا ولوهای کنترل را از قلم میاندازند چون در نقشه با علائم کوچک مشخص شدهاند. - غفلت از جزئیات مربوط به تست و تخلیه (Drain & Vent Points)
نقاط تخلیه (Drain) و هواگیری (Vent) در خطوط معمولاً با نمادهای کوچک نمایش داده میشوند و اگر در هنگام ساخت لحاظ نشوند، خط در تست فشار دچار مشکل میشود.
نقشهخوانی ایزومتریک فقط یک مهارت تئوری نیست، بلکه ترکیبی از دانش فنی، تجربه کارگاهی و دقت در جزئیات است.
کسی که بتواند این سه را با هم ترکیب کند، نهتنها در طراحی، بلکه در ساخت، نصب و کنترل پروژه نیز متخصص واقعی بهحساب میآید.
نقشه پلان پایپینگ چیست؟
نقشه پلان پایپینگ یا نقشه جانمایی لولهکشی، مسیر و موقعیت خطوط لوله را از بالا (Top View) نشان میدهد. این نقشه روی پلان سازه یا فونداسیون تجهیزات ترسیم میشود و هدف آن، نمایش مسیر کلی خطوط در فضای سایت است.
نقشه پلان کمک میکند تا:
- مسیر عبور لولهها از کنار یا روی سازهها مشخص شود،
- تداخل بین سیستمهای مختلف (مثل برق، سازه یا تهویه) بررسی گردد،
- و محل دقیق تجهیزات نسبت به یکدیگر مشخص باشد.
در پلان پایپینگ، خطوط معمولاً با ضخامت و رنگ متفاوت نمایش داده میشوند و ارتفاع هر خط در کنار آن نوشته میشود مثلاً EL +2500 mm.
نرمافزارها و ابزارهای کمکی برای تهیه و خواندن نقشههای ایزومتریک
در گذشته، نقشههای ایزومتریک با دست و به کمک ابزارهای ترسیمی کلاسیک مثل خطکش T، نقاله و پرگار رسم میشدند. اما امروزه با پیشرفت نرمافزارهای مهندسی، تقریباً تمام شرکتهای طراحی پایپینگ از ابزارهای دیجیتال سهبعدی برای تهیه نقشههای ایزومتریک دقیق، سریع و استاندارد استفاده میکنند.
در این بخش، مهمترین نرمافزارها و ابزارهای کمکی برای طراحی، استخراج و خواندن نقشههای ایزومتریک را معرفی میکنیم.
- . AutoCAD Plant 3D
یکی از پرکاربردترین نرمافزارها در طراحی لولهکشی صنعتی است.
AutoCAD Plant 3D به مهندسان اجازه میدهد تا مدل سهبعدی سیستم پایپینگ را طراحی کرده و سپس نقشههای ایزومتریک خودکار (Isometric Drawings) را از مدل استخراج کنند.
ویژگیهای برجسته:
- ایجاد مدل سهبعدی دقیق از تجهیزات و خطوط لوله
- استخراج خودکار نقشههای ایزومتریک با ابعاد و تگها
- تولید جدول متریال (MTO) بهصورت اتوماتیک
- سازگاری کامل با استانداردهای ANSI، ASME و ISO
این نرمافزار برای شرکتهایی که پروژههای EPC انجام میدهند، یکی از گزینههای حرفهای و پرکاربرد است.
- . AVEVA PDMS / E3D
نرمافزارهای AVEVA PDMS و نسخه جدیدتر آن AVEVA E3D (Everything 3D) از قدرتمندترین ابزارهای طراحی پایپینگ در سطح جهانی هستند.
این برنامهها معمولاً در پروژههای بزرگ نفت، گاز و پتروشیمی استفاده میشوند.
مزایا:
- طراحی دقیق و واقعگرایانهی مدل سهبعدی کارخانه (Plant Model)
- امکان تولید نقشههای ایزومتریک هوشمند (Smart Iso)
- مدیریت تداخل بین رشتههای مختلف (Clash Detection)
- خروجیهای سازگار با سیستمهای کنترل پروژه و BOM
در محیط E3D، با یک کلیک میتوان از مدل سهبعدی، نقشه ایزومتریک استاندارد با تمام جزئیات فیتینگ و ابعاد استخراج کرد.
- . SmartPlant Isometrics (SPI)
نرمافزار SmartPlant Isometrics محصول شرکت Hexagon (Intergraph) است و به طور اختصاصی برای طراحی، ویرایش و مدیریت نقشههای ایزومتریک ساخته شده است.
کاربردهای کلیدی:
- ترسیم دستی یا نیمهخودکار نقشههای ایزومتریک
- افزودن اطلاعات فرآیندی و تگگذاری دقیق خطوط
- استخراج گزارشهای متریال (Material Report)
- ویرایش سریع نقشهها بدون نیاز به مدل سهبعدی کامل
SPI بهویژه در واحدهایی که تیمهای مختلف روی بخشهای جدا از هم کار میکنند (مثل پروژههای ماژولار)، بسیار محبوب است.
- . AutoCAD MEP و SolidWorks Routing
اگرچه این دو نرمافزار بیشتر برای طراحی سیستمهای مکانیکی و تهویه هستند، اما ماژول Routing در SolidWorks و ابزارهای MEP در AutoCAD میتوانند برای ترسیم ایزومتریکهای ساده پایپینگ نیز استفاده شوند.
کاربردها:
- طراحی خطوط لوله در تأسیسات ساختمانی یا صنعتی سبک
- نمایش مسیر سهبعدی و استخراج نمای ایزومتریک
- محاسبه متریال و اندازهگیری دقیق طول مسیرها
- . Plant Design System (PDS)
این نرمافزار قدیمی ولی هنوز کاربردی در برخی صنایع نفت و گاز ایران استفاده میشود. PDS محصول شرکت Intergraph است و بسیاری از شرکتها هنوز بانک دادههای خود را در قالب این نرمافزار نگه میدارند.
ویژگیها:
- ایجاد مدل سهبعدی صنعتی
- تولید نقشههای ایزومتریک و اورتومتریک
- مدیریت بانک داده متریال (Material Database)
- ابزارهای مکمل برای خواندن و مرور ایزومتریک
علاوه بر نرمافزارهای طراحی، چند ابزار جانبی برای مشاهده، بررسی و تفسیر نقشههای ایزومتریک وجود دارد که در کارگاهها و تیمهای کنترل پروژه بسیار مفید هستند:
- Navisworks Freedom / Simulate: برای مشاهده مدل سهبعدی و نقشههای ایزومتریک در محیط تعاملی
- PDF Annotator و Bluebeam Revu: برای علامتگذاری (Mark-up) روی نقشهها
- Smart Review: مرور سهبعدی مدل کارخانه و ایزومتریکهای مرتبط
- Autodesk Viewer: مشاهده آنلاین ایزومتریکها بدون نیاز به نرمافزار نصبشده
کلام پایانی
نقشهخوانی ایزومتریک، یکی از اصلیترین مهارتها در مهندسی پایپینگ و طراحی خطوط لوله صنعتی است که دانستن آن، مرز میان یک مهندس معمولی و یک متخصص واقعی را مشخص میکند.
با درک اصول، علائم و استانداردهای نقشههای ایزومتریک، میتوان خطاهای اجرایی را کاهش داد، هزینههای ساخت را کنترل کرد و کیفیت پروژه را به شکل چشمگیری افزایش داد.
اگر بهدنبال رشد حرفهای در صنایع نفت، گاز، پتروشیمی یا نیروگاهی هستی، یادگیری دقیق نقشهخوانی ایزومتریک گامی ضروری است.
تسلط بر این مهارت به تو کمک میکند تا در هر پروژهای، زبان مشترک میان طراحی، ساخت و اجرا را بهخوبی درک کرده و تصمیمهای مهندسی را با اطمینان بیشتری بگیری.
در نهایت، نقشه ایزومتریک فقط یک تصویر نیست؛ نقشهای از واقعیت صنعتی، دقت مهندسی و نظم پروژهای است. زبانی که هر مهندس حرفهای باید به آن مسلط باشد. با مجموعه پتروسمینار شما دیگر ترسی برای نقشهخوانی نخواهید داشت.
دیدگاهتان را بنویسید
